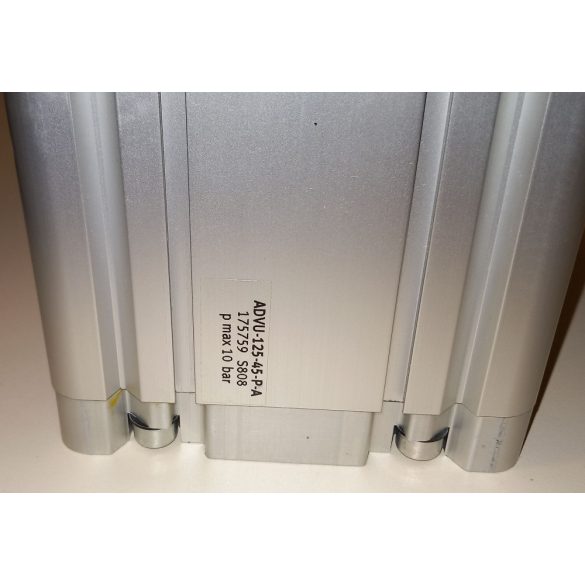

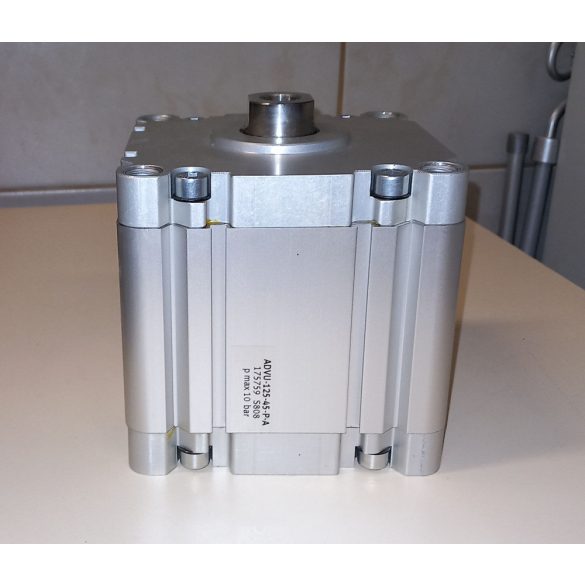

Festo ADVU-125-45-P-A pneumatikus munkahenger

Műszaki adatok

Löket: 1 mm ... 400 mm
Dugattyú Ø: 125 mm
Csillapítás: elasztikus csillapítógyűrűk/-lapok mindkét oldalon
Beépítési helyzet: tetszés szerint
Működési mód: kettős működésű
Dugattyúrúdvég: Belső menet
Szerkezeti felépítés: Dugattyú, Dugattyúrúd
Pozíciófelismerés: közelítéskapcsolóhoz
Változatok: egyoldali dugattyúrúd
Üzemi nyomás: 0.05 MPa ... 1 MPa
Üzemi nyomás: 0.5 bar ... 10 bar
Üzemi nyomás: 7.25 psi ... 145 psi
Üzemi közeg: Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
Tudnivaló az üzemi/vezérlőközegről: Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
KBK korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
LABS konformitás: VDMA24364-B1/B2-L
Környezeti hőmérséklet: -20 °C ... 80 °C
Ütközési energia a végállásokban: 3.3 J
Elméleti erő 0,6 MPa (6 bar, 87 psi) esetén, visszaáramlás: 6881 N
Elméleti erő 0,6 MPa-nál (6 bar, 87 psi), előre: 7363 N
Mozgatott tömeg 0 mm löket esetén: 1317 g
Többlet mozgatott tömeg 10 mm löketenként: 63 g
Alapsúly 0 mm löket esetén: 3426 g
Súlytöbblet 10 mm löketenként: 168 g
Rögzítés módja választhatóan: átmenő furattal, tartozékkal
Pneumatikus csatlakozó: G1/4
Peremes csavar alapanyaga: Acél, horganyzott
Fedél alapanyaga: Kovácsolt alumíniumötvözet
Dinamikus tömítések alapanyaga: NBR, TPE-U(PU)
Dugattyúrúd alapanyaga: erősen ötvözött acél
Hengercső alapanyaga: Kovácsolt alumínium ötvözet
