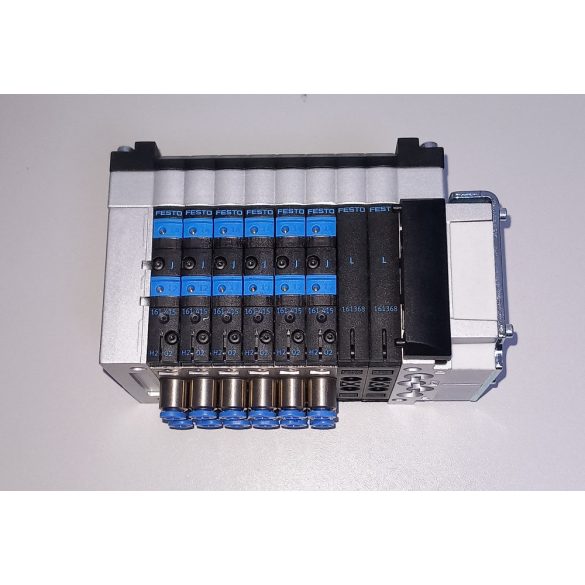

Festo CPV10-VI szelepterminál

Leírás

Műszaki adatok
Elektromos vezérlés
AS-Interface CPI telepítési rendszer Egyedi csatlakozás Fieldbus Multi-pin dugó
Elektromos I/O rendszerIgen
Terminál típusa: 10
Működési közeg: Sűrített levegő az ISO 8573-1:2010 [7:4:4] szerint
Megjegyzés az üzemi és pilot közeghezLehetséges kenőműködtetés (ebben az esetben mindig olajozott működésre lesz szükség)
A közeg hőmérséklete: -5 °C ... 50 °C
Környezeti hőmérsékle: -5 °C ... 50 °C
Tárolási hőmérséklet: -20 °C ... 40 °C
Védettségi fok: IP65
CRC korrózióállósági osztály1 - Alacsony korróziós feszültség 2 - Mérsékelt korróziós igénybevétel
Rezgésállóság: Szállítási alkalmazási teszt az FN 942017-4 és EN 60068-2-6 szerinti 2-es súlyossági fokozattal
Sokk ellenállás: Sokkteszt 2. súlyossági fokozattal az FN 942017-5 és az EN 60068-2-27 szerint
Üzemi nyomás: -0,09 MPa ... 1 MPa
Üzemi nyomás: -0,9 bar ... 10 bar
Megjegyzés az üzemi nyomáshoz: 0 - 0,8 MPa külsővel vezérlőlevegő 0 - 8 bar külső vezérlőlevegővel
Pilótanyomás: 0,3 MPa ... 0,8 MPa
Pilótanyomás: 3 bar ... 8 bar
LABS (PWIS) megfelelőség: VDMA24364-B1/B2-L
CE-jelölés (lásd a megfelelőségi nyilatkozatot)Az EU EMC-irányelvéhez Az EU robbanásvédelmi irányelvéhez (ATEX)
KC jel: KC-EMV
Jóváhagyás: RCM védjegy c UL us – Elismert (OL)
Robbanásvédelem: 2. zóna (ATEX) I. osztály, Div. 2 (USA)
ATEX kategóriás gáz: II 3G
Robbanásvédelmi tanúsítvány az EU-n kívül: NEC 500 I. osztály, Div. 2
Robbanás elleni gyújtásvédelmi típus gázhoz: Ex nA IIC T4 X Gc
Robbanási környezeti hőmérséklet: -5°C <= Ta <= +50°C
Megjegyzés az anyagokhoz: RoHS-kompatibilis
Szelep kivezetés szerkezete: Fix rács
Max. szelephelyzetek száma: 8
Max. szelepfunkciók száma: 16
Max. nyomászónák száma: 2
A működtetés típusa: Elektromos
Szelep funkció2x2/2 utas, monostabil, zárt 2x2/2 utas, nyitott/zárt, monostabil 2x3/2 utas, monostabil, zárt 2x3/2 utas, nyitott, monostabil 2x3/2 utas, nyitott/zárt, monostabil 5 /2 dupla mágnesszelep 5/2 utas, monostabil Vákuumgenerátor Vákuumgenerátor + 2/2 utas, zárt, monostabil
Tervezés: Dugattyús tolózár
Tömítési elv: Puha
Szelep mérete: 10 mm
Pilóta levegőellátás: Külső belső
Max. szabványos névleges áramlási sebesség: 400 l/perc 10 mm-nél
Névleges méret: 4 mm
Alkalmasság vákuumra: Igen
pneumatikus munkaport: M7 QS-4 QS-6 QS-1/8 QS-1/4
Pneumatikus csatlakozás, 1-es port: Közös álláspont
Pneumatikus csatlakozás, 2-es port: M7
Pneumatikus csatlakozás, 3-as port: Közös álláspont
Pneumatikus csatlakozás, 4-es port: M7
Pilóta levegő port 12/14Közös álláspont
Pilot kipufogónyílás 82/84Közös álláspont
A jel állapotának kijelzése: VEZETTE
Névleges üzemi feszültség DC24 V
