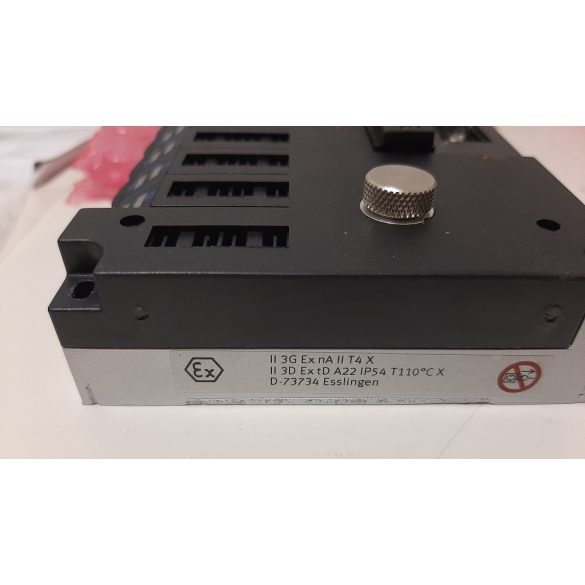

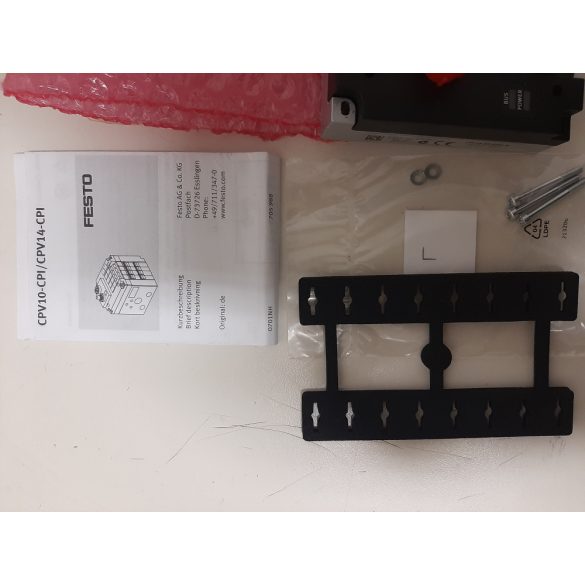

Festo CPV14-GE-DI01-8 elektromos csatlakozás

Festo CPV14-GE-DI01-8 elektromos csatlakozás

Műszaki adatokCP kábelbővítés: igen, 16 bemenet, 8 kimenet (vagy 16 szelep)
Terepibusz interfész: opcionális:, Aljzat és dugasz, M12x1, 5 pólusú, B-kódolt, Sub-D, 9-pólusú, aljzat
Eszközspecifikus diagnosztika: készülékspecifikus diagnosztikán keresztül (DPV0), Hiányzó modul a CP string bővítésen, Rövidzárlat/túlterhelés kimenetek, Kimenetek alulfeszültsége, Érzékelő tápellátás alulfeszültsége, Szelepek alulfeszültsége
Kommunikációs típusok: Ciklikus kommunikáció
Konfigurációs támogatás: GSD fájl és bitképek
Vezetékhosszabbítással rendelkező tekercsek maximális száma: 32
A szeleptekercsek maximális száma: 16
Póluscsere elleni védelem: minden elektromos csatlakozóhoz
Átviteli sebesség: 9,6 kBaud ... 12 MBaud: automatikus felismerés
DC üzemi feszültségi tartomány: 20.4 V ... 26.4 V
A kimenetek maximális száma: (16 mágnestekercs kihagyva), 8
A bemenetek maximális száma: 16
DC névleges üzemi feszültség: 24 V
Hálózati hiba áthidalása: 10 ms
Maradék hullámosság: 4 Vss
Áramfogyasztás névleges üzemi feszültségterhelés esetén: Szeleptípus függő
Áramfelvétel névleges üzemi feszültség mellett: Elektronika: <= 100 mA, Érzékelőellátás: érzékelő függő:
LABS konformitás: VDMA24364-B1/B2-L
Csapágyhőmérséklet: -20 °C ... 70 °C
Védettség: IP65
Környezeti hőmérséklet: -5 °C ... 50 °C
Engedély: c UL us - Recognized (OL)
Terméksúly: 351 g
Címzési terület: 1 ... 125
Beállítás a kapcsoló modul által
Terepibusz tanúsítvány: PNO
Galvanikus leválasztású terepibusz interfész: Optocsatoló
Buszspecifikus LED kijelző: BUS: Kommunikációs és konfigurációs hiba
Termékspecifikus LED kijelző: 12/14: szelepek kapcsolási állapota
POWER: üzemi feszültség elektronika és terhelésellátás: Termék azonosítás
Termékcsalád: 4: Szelepek
Fedél alapanyaga: Megerősített PA
Tömítések alapanyaga: CR, NBR
Ház alapanyaga: Alumínium présöntvény
Alapanyaggal kapcsolatos megjegyzések: RoHS-kompatibilis
