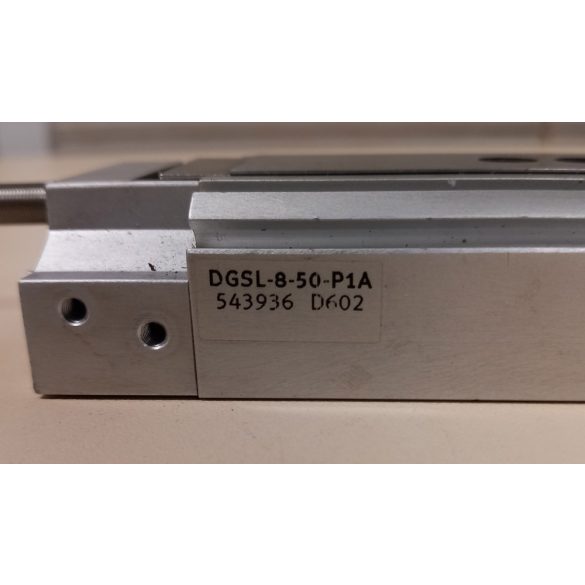

Festo DGSL-8-50-P1A mini pneumatikus szánegység

Műszaki adatok

Löket: 50 mm
Állítható véghelyzet/elülső hossz: 35.5 mm
Állítható végállás/hátsó hossz: 18.5 mm
Dugattyú Ø: 10 mm
Hajtó egység üzemmódja: Keret
Csillapítás: rövid elasztikus csillapítógyűrűk/-lapok mindkét oldalon, fix ütközővel
Beépítési helyzet: tetszés szerint
Vezető: Golyókosaras kivitel
Szerkezeti felépítés: Keret, Dugattyú, Dugattyúrúd, Szán
Pozíciófelismerés: közelítéskapcsolóhoz
Üzemi nyomás: 0.15 MPa ... 0.8 MPa
Üzemi nyomás: 1.5 bar ... 8 bar
Max. sebesség: 0.8 m/s
Ismétlési pontosság: ±0,01 mm
Működési mód: kettős működésű
Üzemi közeg: Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
Tudnivaló az üzemi/vezérlőközegről: Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
KBK korrózióállósági osztály: 0 - nincs korróziós igénybevétel
LABS konformitás: VDMA24364-B1/B2-L
Környezeti hőmérséklet: 0 °C ... 60 °C
Ütközési energia a végállásokban: 0.03 J
Csillapítási hossz: 3.1 mm
Max. erő Fy: 962 N
Max. Fz erő: 962 N
Max. Mx nyomaték: 10 Nm
Max. My nyomaték: 8 Nm
Max. Mz nyomaték: 8 Nm
Elméleti erő 0,6 MPa (6 bar, 87 psi) esetén, visszaáramlás: 40 N
Elméleti erő 0,6 MPa-nál (6 bar, 87 psi), előre: 47 N
Mozgatott tömeg: 152 g
Terméksúly: 380 g
Helyettesítő csatlakozók: lásd a termékrajzot
Rögzítés módja: átmenő furattal
Pneumatikus csatlakozó: M3
Alapanyaggal kapcsolatos megjegyzések: RoHS-kompatibilis
Fedél alapanyaga: Kovácsolt alumíniumötvözet
Tömítések alapanyaga: HNBR
Ház alapanyaga: Kovácsolt alumínium ötvözet
Dugattyúrúd alapanyaga: erősen ötvözött rozsdamentes acél
