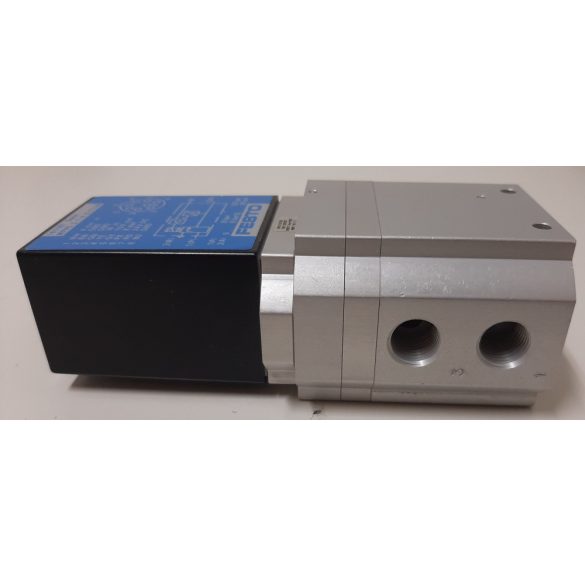

Festo MPPE-3-1/4-6-010B proporcionális nyomásszabályozó szelep

Festo MPPE-3-1/4-6-010B proporcionális nyomásszabályozó szelep

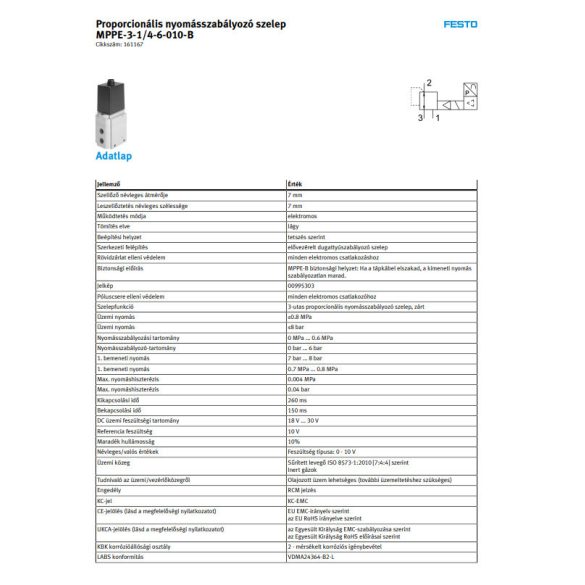

Műszaki adatok

Szellőző névleges átmérője: 7 mm
Leszellőztetés névleges szélessége: 7 mm
Működtetés módja: elektromos
Tömítés elve: lágy
Beépítési helyzet: tetszés szerint
Szerkezeti felépítés: elővezérelt dugattyúszabályozó szelep
Rövidzárlat elleni védelem: minden elektromos csatlakozáshoz
Biztonsági előírás: MPPE-B biztonsági helyzet: Ha a tápkábel elszakad, a kimeneti nyomás szabályozatlan marad.
Póluscsere elleni védelem: minden elektromos csatlakozóhoz
Szelepfunkció: 3-utas proporcionális nyomásszabályozó szelep, zárt
Üzemi nyomás: ≤0.8 MPa
Üzemi nyomás: ≤8 bar
Nyomásszabályozási tartomány: 0 MPa ... 0.6 MPa
Nyomásszabályozó-tartomány: 0 bar ... 6 bar
1. bemeneti nyomás: 7 bar ... 8 bar
1. bemeneti nyomás: 0.7 MPa ... 0.8 MPa
Max. nyomáshiszterézis: 0.004 MPa
Max. nyomáshiszterézis: 0.04 bar
Kikapcsolási idő: 260 ms
Bekapcsolási idő: 150 ms
DC üzemi feszültségi tartomány: 18 V ... 30 V
Referencia feszültség: 10 V
Maradék hullámosság: 10%
Névleges/valós értékek: Feszültség típusa: 0 - 10 V
Üzemi közeg: Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
Inert gázok: Tudnivaló az üzemi/vezérlőközegről
Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
Engedély: RCM jelzés
KC-jel: KC-EMC
CE-jelölés (lásd a megfelelőségi nyilatkozatot): EU EMC-irányelv szerint, az EU RoHS irányelve szerint
UKCA-jelölés (lásd a megfelelőségi nyilatkozatot): az Egyesült Királyság EMC-szabályozása szerint, az Egyesült Királyság RoHS előírásai szerint
KBK korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
LABS konformitás: VDMA24364-B2-L

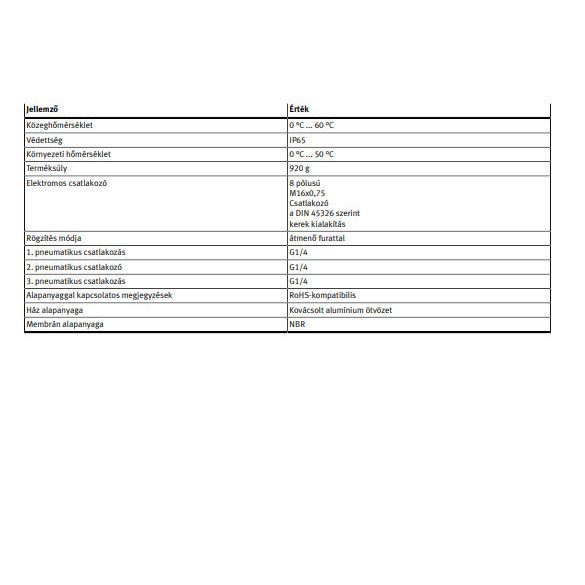

Közeghőmérséklet: 0 °C ... 60 °C
Védettség: IP65
Környezeti hőmérséklet: 0 °C ... 50 °C
Terméksúly: 920 g

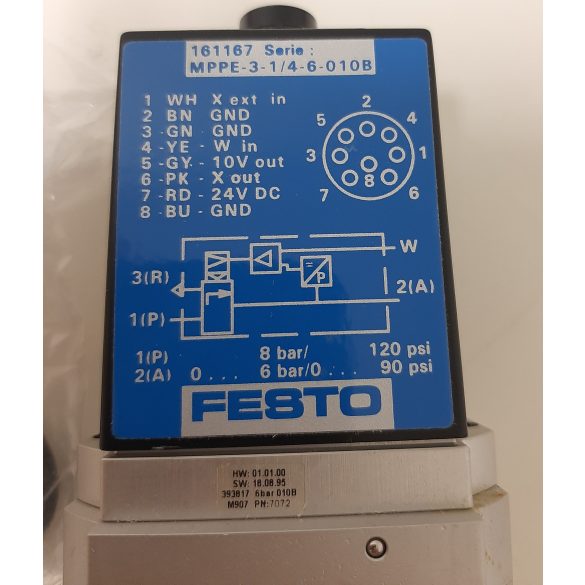

Elektromos csatlakozó: 8 pólusú, M16x0,75, Csatlakozó, a DIN 45326 szerint, kerek kialakítás
Rögzítés módja: átmenő furattal
1. pneumatikus csatlakozás: G1/4
2. pneumatikus csatlakozó: G1/4
3. pneumatikus csatlakozás: G1/4
Alapanyaggal kapcsolatos megjegyzések: RoHS-kompatibilis
Ház alapanyaga: Kovácsolt alumínium ötvözet
Membrán alapanyaga: NBR
