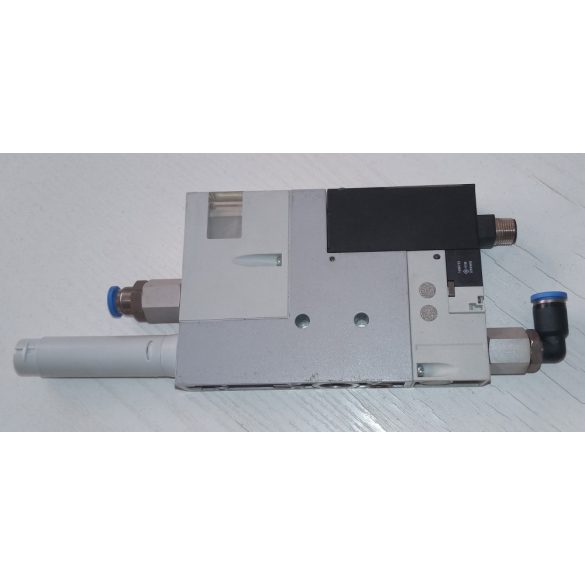

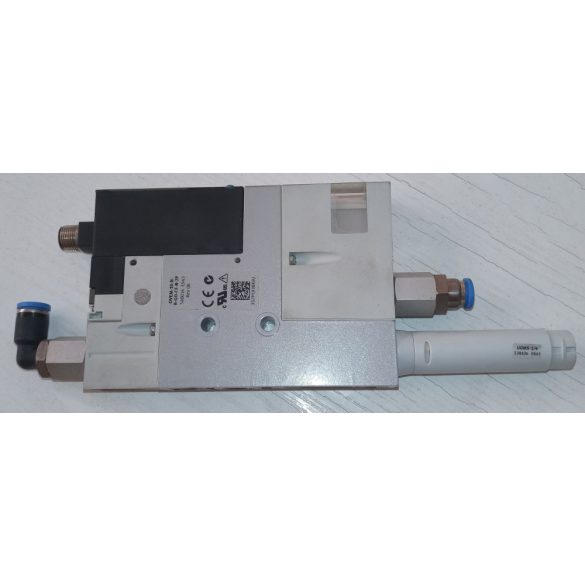

Festo OVEM-10-HB-GO-CE-N-2P vákuum generátor

Leírás

A Laval fúvóka névleges szélessége: 0,95 mm
Szélesség dimenzió: 20 mm
Hangtompító konstrukciós típus: Nyisd ki
Beépítési helyzet: Bármi
Az ejektor jellemzői: Magas vákuum szabvány
Szűrési fokozat: 40 µm
Kézi felülírás: Nem reteszelő Ezenkívül a kezelőgombokon keresztül
Integrált funkció: Kidobó impulzusszelep, elektromos Áramlásszabályozás Elzárószelep, elektromos Sűrített levegő szűrő Levegőtakarékos funkció, elektromos visszacsapó szelep Pneumatikus hangtompító nyitva Vákuumkapcsoló
Szerkezeti tervezés: Moduláris
Rövidzárlat elleni védelem: Igen
Mért változó: Relatív nyomás
Mérési elv: Piezorezisztív
Kapcsolóelem funkció: N/C kapcsolat N/O kapcsolat
Kapcsoló funkció: Ablak összehasonlító Küszöbérték-összehasonlító
Szelep funkció: Zárva
Fordított polaritás elleni védelem: minden elektromos csatlakozáshoz
Bemenet váltása szabványosra: IEC 61131-2
Kijelző típusa: 4 karakteres alfanumerikus háttérvilágítású LCD
Megjelenítési tartomány: -0,999 bar ... 0 bar
Megjeleníthető egység(ek): rúd
Beállítási tartomány hiszterézis: -0,9 bar ... 0 bar
Beállítási lehetőségek: Kijelzőn és nyomógombokon keresztül
Kapcsolási helyzet jelzése: LCD
Kapcsolási állapot jelzés:Optikai
A tartomány küszöbértékének beállítása:-0,999 bar ... 0 bar
Üzemi nyomás: 2 bar ... 8 bar
Üzemi nyomás max. vákuum: 3,5 bar
Max. vákuum: 93 %
Névleges üzemi nyomás: 6 bar
Max. szívási sebesség a légkörhöz viszonyítva: 19,5 l/perc
Levegőellátási idő névleges üzemi nyomáson: 0,2 s
DC üzemi feszültség tartomány: 20,4 V ... 27,6 V
Üzemi ciklus:100%
Induktív védőáramkör: MZ, MY és ME tekercsekhez igazítva
Szigetelési feszültség: 50 V
Üresjárati áram: < 70 mA
Max. kimeneti áram: 100 mA
Maradékáram: 0,1 mA
Kapcsoló kimenet: 2xPNP
Feszültségesés: ≤ 1,5 V
A tekercs jellemzői: 24 V DC: kisáramú fázis 0,3 W, nagyáramú fázis 2,55 W
Túlfeszültség ellenállás: 0,8 kV
Túltöltés elleni védelem: Elérhető
Szennyezettségi szint: 3
Tanúsítvány: RCM megfelelőségi jel c UL us – Listed (OL)
KC karakterek: KC EMC
CE-jelölés (lásd a megfelelőségi nyilatkozatot): Az EU EMC irányelve szerint
UKCA jelölés (lásd a megfelelőségi nyilatkozatot): Az Egyesült Királyságban az EMC-re vonatkozó utasításokhoz
Működési közeg: Sűrített levegő az ISO 8573-1:2010 [7:4:4] szerint
Információk a működési és kísérleti médiáról: Az olajkenéssel történő működés nem lehetséges
Korrózióállósági osztály (CRC): 2 - Mérsékelt korróziós igénybevétel
A közeg hőmérséklete: 0 °C ... 50 °C
A levegő relatív páratartalma: 5-85 %
Zajszint névleges üzemi nyomáson: 73 dB(A)
Védettségi fok: IP65
Védelmi osztály: III
Környezeti hőmérséklet: 0 °C ... 50 °C
Max. meghúzás:0,8 Nm belső menettel 2,5 Nm átmenő furattal
A termék súlya: 335 g
Nyomás mérési tartomány. -1 bar ... 0 bar
Pontosság ± % FS-ben: 3 %FS
Reprodukálhatóság, kapcsolási érték FS: 0,6 %
Bemeneti kapcsolási logika: PNP (pozitív kapcsolás)
Elektromos kapcsolat: 5 tűs M12x1 csatlakozó
A rögzítés típusa: Átmenő furattal Belső menettel Tartozékokkal
Pneumatikus csatlakozás 1: G1/4
Pneumatikus csatlakozás 3: Pneumatikus hangtompító integrálva
Vákuumos csatlakozás: G1/4
Megjegyzés az anyagokhoz: Festéknedvesedést károsító anyagokat tartalmaz RoHS-kompatibilis
Tömítések anyaga:NBR
Női fúvóka anyaga: POM
Sűrített levegő szűrő anyag Szövet PA Szinterezett acél
A szűrőház anyaga. PA-erősítésű
Ház anyaga: Öntött alumínium PA-erősítésű
Beállító csavar anyaga: Acél
Hangtompító anyaga: Kovácsolt alumíniumötvözetből készült PU hab
Csavarok anyaga: Acél
Ellenőrző ablak anyaga: PA
Dugóház anyaga: Sárgaréz, nikkelezett
A tűs érintkezők anyaga: Sárgaréz, aranyozott
Csapok anyaga: Acél
Fúvóka anyaga: Kovácsolt alumínium ötvözet
Billentyűzet anyaga: TPE-U
Pneumatikus szerelvény anyaga: Kovácsolt alumíniumötvözet, eloxált
