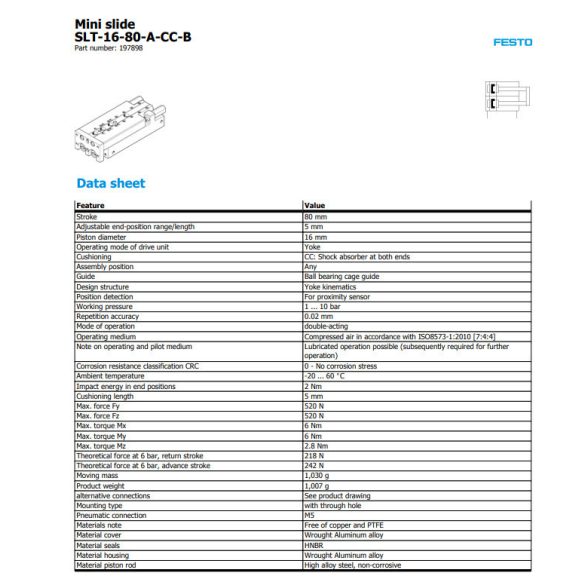

Festo SLT-16-80-A-CC-B pneumatikus mini szánegység

Leírás

Lökethossz: 80 mm
Állítható véghelyzeti tartomány/hossz: 5 mm
Dugattyú átmérője: 16 mm
A hajtóegység működési módja: Yoke
Csillapítás CC: Lengéscsillapító mindkét végén
Összeszerelési helyzet: Bármilyen
Vezető Golyóscsapágykosár-vezető
Tervezési szerkezet Ige kinematika
Pozícióérzékelés: A közelségérzékelőhöz
Üzemi nyomás: 1 ... 10 bar
Ismétlési pontosság: 0,02 mm
Működési mód: kettős működésű
Üzemi közeg Sűrített levegő az ISO8573-1:2010 [7:4:4] szerint
Megjegyzés az üzemi és vezérlőközeghez Kenős üzemmód lehetséges (később szükséges a továbbiakhoz
művelet)
Korrózióállósági besorolás CRC 0 - Nincs korróziós igénybevétel
Környezeti hőmérséklet: -20 ... 60 °C
Ütésenergia véghelyzetekben: 2 Nm
A párnázás hossza: 5 mm
Max. erő Fy: 520 N
Max. erő Fz: 520 N
Max. nyomaték Mx: 6 Nm
Max. nyomaték My: 6 Nm
Max. nyomaték Mz: 2,8 Nm
Elméleti erő 6 bar-nál, visszatérő löket: 218 N
Elméleti erő 6 bar-nál, előlöket: 242 N
Mozgó tömeg: 1030 g
A termék súlya: 1007 g
alternatív csatlakozások Lásd a termékrajzot
Szerelési típus átmenő furattal
Pneumatikus csatlakozás M5
Anyag megjegyzés Réz- és PTFE-mentes
Anyaga burkolat Kovácsolt: alumínium ötvözet
Anyagtömítések: HNBR
Ház anyaga: Kovácsolt alumínium ötvözet
Anyaga dugattyúrúd Erősen ötvözött acél, nem korrozív
