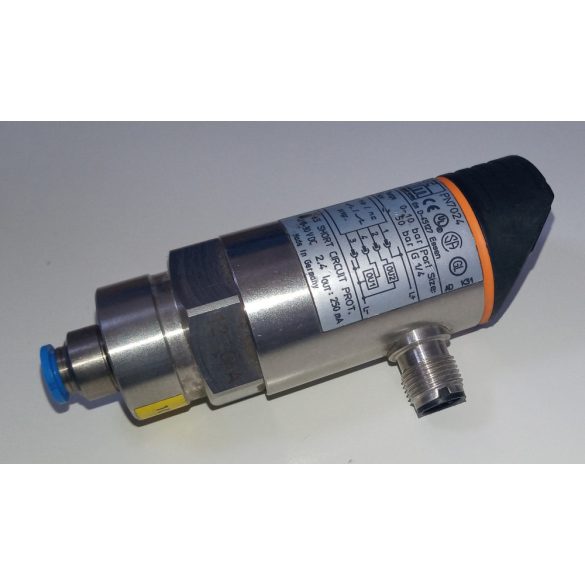

Ifm PN7024 nyomásérzékelő kijelzővel

Leírás

Bemenetek és kimenetek száma: Digitális kimenetek száma: 2
Mérési tartomány [bar]: 0...10
Folyamat kapcsolat: menetes csatlakozás G 1/4 belső menet
AlkalmazásA termék jellemzői
Bemenetek és kimenetek száma Digitális kimenetek száma: 2
Mérési tartomány [bar] 0...10
Folyamat kapcsolat menetes csatlakozás G 1/4 belső menet
Alkalmazás
Különleges tulajdonság: Aranyozott érintkezők
Alkalmazás: ipari alkalmazásokhoz
Közepes hőmérséklet [°C]: -25...80
Min. repesztési nyomás [bar]: 150
Névleges nyomás [bar]: 50
A nyomás típusa: relatív nyomás
Elektromos adatok
Üzemi feszültség [V]: 18...30 DC
Áramfelvétel [mA]: < 60
Min. szigetelési ellenállás [MΩ]: 100; (500 V DC)
Védelmi osztály III
Fordított polaritás elleni védelem: Igen
Bekapcsolási késleltetési idő [s]: 0.2
Integrált őrzőkutya: Igen
Bemenetek / kimenetek
Bemenetek és kimenetek száma: Digitális kimenetek száma: 2
Kimenetek
Teljes kimenetek száma: 2
Kimeneti jel: kapcsoló jel
Elektromos tervezés: PNP
Digitális kimenetek száma: 2
Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
Max. feszültségesés kapcsoló kimenet DC [V]: 2
A DC kapcsolókimenet névleges állandó árama [mA]: 250
Rövidzárlat elleni védelem: Igen
A rövidzárlat elleni védelem típusa: pulzáló
Túltöltés elleni védelem: Igen
Mérési/beállítási tartomány
Mérési tartomány [bar]: 0...10
SP beállítási pont [bar]: 0,1...10
Reset point rP [bar]: 0,05...9,95
[bar] lépéseivel: 0,05
Pontosság / eltérések
Kapcsolási pont pontossága [a végső érték %-a]: < ± 1,0
Ismételhetőség [a végső érték %-a]: < ± 0,25; (<10 K hőmérséklet-ingadozásokkal)
Hőmérséklet-eltolódás 10 K-enként: < ± 0,3
Szoftver / programozás
A kapcsolási pont beállítása: programozó gomb
Paraméterbeállítási lehetőségek: hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; be-/kikapcsolási késleltetés; Csillapítás
Üzemeltetési feltételek
Környezeti hőmérséklet [°C]: -25...80
Tárolási hőmérséklet [°C]: -40...100
Védelem: IP 65
Tesztek / jóváhagyások
EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF sugárzott 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF végzett 10 V
Sokk ellenállás: DIN IEC 68-2-27 50 g (11 ms)
Rezgésállóság: DIN IEC 68-2-6 20 g (10...2000 Hz)
Mechanikai adatok
Anyagok: EPDM/X; FKM; PA; PBT; PC; PTFE; rozsdamentes acél (1.4301 / 304)
Anyagok (nedvesített részek): rozsdamentes acél (1,4305 / 303); kerámia; FKM
Min. nyomási ciklusok: 100 millió
Folyamat kapcsolat: menetes csatlakozás G 1/4 belső menet
Kijelzők / kezelőelemek
Kijelző: kapcsolási állapot 2 x LED, piros
funkció kijelző 7 szegmenses LED kijelző
mért értékek 7 szegmenses LED kijelző
